SYS_HVAC_01 INGENIERÍA TERMODINÁMICA & TRATAMIENTO DE AIRE
CLASH DETECTIONS: 0 CONFLICTOS
División Termomecánica VRV IV+ / VRF Inverter 3-Tubos HR

Modelado BIM de Climatización Central VRV/VRF y HVAC: Proyecto Ejecutivo y Memorias Termodinámicas

Cálculo psicrométrico y simulación dinámica de cargas térmicas hora a hora en régimen estival e invernal (Carrier HAP / Trane TRACE). Ruteo tridimensional coordinado y trazabilidad de cañerías frigoríficas soldadas bajo atmósfera inerte de nitrógeno, dimensionamiento de cajas selectores de flujo (BS Boxes) para recuperación simultánea de calor (Heat Recovery), cálculo aerodinámico de conductos autoportantes preaislados (P3 Duct / Chapa galvanizada SMACNA) con balanceo dinámico de caudales (m³/h / CFM) para confort acústico NC-25/NC-30, y modulación de salas de condensadoras de alta descarga en cubiertas técnicas con verificación estructural dinámica.

engineering Solicitar Cotización Proyecto VRV/HVAC
Nivel de Detalle layers
LOD 400+

Coordinación espacial de soportes, trampas de aceite y cajas BS.

Eficiencia Energética eco
ASHRAE 90.1

Cumplimiento estricto de tasas mínimas y estándares LEED / EDGE.

Tolerancia en Obra architecture
0.0% Desvíos

Validación de pases en vigas de hormigón y losas pretensadas.

VISOR DE MODELO TRIDIMENSIONAL

Integración Isométrica & Redes Termomecánicas

COORDINACIÓN MULTICAPA: ESTRUCTURA + MEP + ARQ

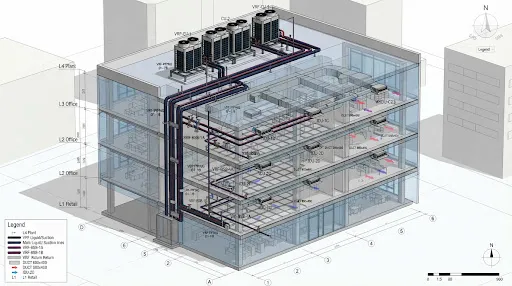

view_in_ar ISOMÉTRICA AXONOMÉTRICA HVAC // EDIFICIO CORPORATIVO L1-L4 SISTEMA: VRF-HEAT-RECOVERY
RENDER ENGINE: AUTODESK MEP 2024
Modelo BIM 3D de edificio corporativo mostrando el ruteo de conductos de aire y cañerías frigoríficas VRV/VRF desde las condensadoras en terraza hasta las unidades interiores en cada nivel
Capacidad Total Instalada 162 TR (570 kW) 3x Bancos VRV Modulares 54 TR
Tasa Renovación Exterior 8.420 m³/h Norma ASHRAE 62.1 VAV Filter MERV 13
Rango Acústico en Difusores NC 25 - NC 28 Atenuación silenciadores rectangulares
Interferencias Resueltas 94% Detección 0 Choques con Vigas y Plenos
METODOLOGÍA FECOTEC BIM

Los Cuatro Pilares del Proyecto Ejecutivo HVAC

Garantizamos la total coherencia entre el cálculo termodinámico, el modelado paramétrico tridimensional y la ejecución real en obra civil sin retrasos ni sobrecostos de retrabajos.

01 hub

Modelado 3D BIM & Ruteo Frigorífico

Trazado exacto de cañerías frigoríficas (líquido, succión y descarga de gas caliente) para sistemas VRV de recuperación de calor. Modelado milimétrico de cajas BS, juntas de dilatación y sifones de retorno de aceite.

TOLERANCIA: ±2 mm REVIT MEP
02 grid_view

Planos de Montaje & Pases en Losas

Generación automatizada de planos de replanteo con cotas a ejes estructurales. Co-diseño de pases y manguitos en vigas y losas de hormigón antes del colado, eliminando cualquier picado post-estructural.

PREVENCIÓN TOTAL CIRSOC 201
03 thermostat

Memorias Psicrométricas & Pérdidas de Carga

Balances térmicos zonales detallados considerando orientación de fachadas, coeficientes de acristalamiento SHGC/U y calor latente de ocupación. Cálculos aerodinámicos de conductos para bajas caídas de presión.

SOFTWARE: HAP 6.1 MEMORIA FIRMADA
04 receipt_long

Cómputo Métrico Automatizado (QTO / BOM)

Listados de materiales extraídos directamente de las familias paramétricas: metros cuadrados de chapa y paneles P3, kilos de cañería de cobre por diámetro, metros de aislación elastomérica y conteo de difusores.

DESVÍO < 1.5% PRESUPUESTOS EXACTOS
PLANILLA TÉCNICA DINÁMICA DE CARGAS

Registro de Parámetros Termomecánicos por Zona Térmica

Matriz de dimensionamiento de unidades terminales (IDU), difusión y líneas frigoríficas coordinadas.

Zona / Nivel Caudal Aire (m³/h / CFM) Potencia Frigorífica Diámetro Frigorífico (Líq/Gas) Sección Conducto Pérdida Presión Nivel Sonoro Estado Clash
L1-RETAIL // Hall Principal & Locales 4.200 m³/h (2.470 CFM) 14.2 TR (49.8 kW) Ø 3/8" - Ø 7/8" 800 x 400 mm 0.85 Pa/m NC-28 0 CONFLICTOS
L2-OFFICE // Open Space Oeste 3.800 m³/h (2.235 CFM) 12.5 TR (44.0 kW) Ø 3/8" - Ø 3/4" 700 x 350 mm 0.78 Pa/m NC-26 0 CONFLICTOS
L2-OFFICE // Sala Directorio & Conf. 1.250 m³/h (735 CFM) 4.8 TR (16.9 kW) Ø 1/4" - Ø 5/8" 450 x 250 mm 0.65 Pa/m NC-24 0 CONFLICTOS
L3-OFFICE // Planta Libre Gerencia 4.850 m³/h (2.855 CFM) 15.8 TR (55.6 kW) Ø 1/2" - Ø 1-1/8" 850 x 400 mm 0.92 Pa/m NC-27 0 CONFLICTOS
L4-PLANT // Servidores & Data Center 2.600 m³/h (1.530 CFM) 10.0 TR InRow (35.2 kW) Ø 3/8" - Ø 3/4" (N+1) Plenum Bajo Piso 1.10 Pa/m NC-40 (Técnico) 0 CONFLICTOS

* Todos los cálculos están normalizados para temperatura de bulbo seco exterior TBS = 36.5 °C / TBH = 24.2 °C (Verano) y TBS = 0 °C (Invierno) según datos meteorológicos IRAM 11603 (CABA y GBA).

AUDITORÍA TÉCNICA RIGUROSA

Memorias de Cálculo Psicrométrico & Balance de Envolvente

Nuestros entregables son documentos analíticos aptos para auditoría corporativa, trámites municipales y certificaciones internacionales.

schedule
ANÁLISIS DINÁMICO 8760 HORAS

Cálculo Horario de Cargas Térmicas en Carrier HAP / Trane Trace

Determinación del pico térmico real y simultaneidad operativa de compresión. Estimación exacta del factor de diversidad zonal para optimizar la selección de condensadoras exteriores, evitando el sobredimensionamiento costoso e ineficiente.

SIMULACIÓN VERANO/INVIERNO AHORRO ENERGÉTICO: 28%
water_ph
TRANSFORMACIÓN DEL AIRE

Diagrama Psicrométrico de Mezclas & Baterías

Trazado del proceso de enfriamiento, deshumidificación y posterior recalentamiento. Verificación del factor de calor sensible (SHF), puntos de rocío en conductos y dimensionamiento de aislamientos térmicos para prevenir condensación intersticial.

CONTROL DE HUMEDAD: 50% HR EVITA GOTEOS EN CIELORRASO
air
CALIDAD AMBIENTAL INTERIOR (IAQ)

Renovación de Aire Exterior según ASHRAE 62.1

Cálculo de tasas mínimas de inyección de aire fresco por m² y por persona (método Ventilation Rate Procedure). Integración de recuperadores entálpicos de calor aire-aire de alta eficiencia con filtros clase F7 / MERV 13.

CUMPLIMIENTO LEED V4.1 FILTRADO F7 + G4
settings_input_component
AUTOMATIZACIÓN & BMS

Legajo para Licitación y Protocolos BACnet/Modbus

Pliegos de especificaciones particulares para licitaciones transparentes. Definición de topología de cableado de control D-III Net, gateways de integración con sistemas de gestión edilicia (BMS) y sensores de CO2 ambientales.

CONTROL CENTRALIZADO BACNET / MODBUS IP
WORKFLOW DE INGENIERÍA

Protocolo de Entrega en 5 Fases Ejecutivas

Un proceso secuencial estructurado según directrices ISO 19650 para garantizar trazabilidad y cero desvíos presupuestarios.

FASE 01

Relevamiento & Datos Base

Recopilación de planos de arquitectura, zonificación de usos y estudio térmico de cerramientos.

TIEMPO: SEMANA 1
FASE 02

Cálculo Termodinámico

Carga horaria en software HAP, balance de psicrometría y selección preliminar de equipos VRV/VRF.

TIEMPO: SEMANA 2
FASE 03

Modelado BIM LOD 350

Ruteo 3D de conductos, cañerías de cobre, aislaciones y ubicación de equipos interiores/exteriores.

TIEMPO: SEMANA 3-4
FASE 04

Clash Detection & Pases

Detección de interferencias con estructura resistente e instalaciones sanitarias/eléctricas.

TIEMPO: SEMANA 5
FASE 05

Legajo Ejecutivo Final

Planos de fabricación en obra, pliego de especificaciones técnicas y cómputo métrico total.

TIEMPO: SEMANA 6
CONSULTORÍA ESPECIALIZADA B2B

Inicie la Ingeniería Ejecutiva de su Sistema VRV/HVAC

Coordinamos proyectos de alta complejidad técnica para desarrolladoras, estudios de arquitectura corporativa e industrias con acuerdos formales de confidencialidad (NDA).

verified_user Acuerdo de Confidencialidad Automático (NDA Bilateral)
schedule Respuesta técnica y propuesta preliminar en < 48 horas
person_check Ingeniero mecánico especialista matriculado asignado
