Modelado BIM de Redes Contra Incendio y Sprinklers: Proyecto Ejecutivo y Memorias de Cálculo Hidráulico
Dimensionamiento hidráulico bajo curva de demanda de rociadores automáticos (sprinklers), ruteo tridimensional coordinado de cañerías de acero Schedule 40 con uniones ranuradas tipo Victaulic, montantes principales, ramales de distribución, estaciones de control de alarma (válvulas mariposa OS&Y, detectores de flujo), hidrantes, nichos con mangueras de 30m, bocas de impulsión siamesas para bomberos y sala de bombas presurizadoras (bomba principal centrífuga diésel/eléctrica y bomba jockey de mantenimiento).
Proyectos ejecutados bajo protocolo BIM FECOTEC logran habilitación directa ante Superintendencia Federal de Bomberos y municipios en primera presentación.

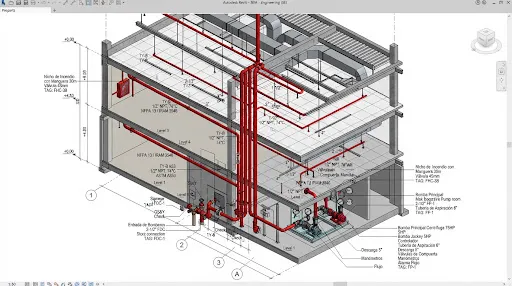

Interacción Espacial y Ruteo Ranurado en Modelo Coordinado
Los Cuatro Pilares del Proyecto Ejecutivo Contra Incendio FECOTEC
Garantizamos la coordinación sin interferencias con estructuras de hormigón, conductos HVAC y bandejas eléctricas, entregando planos aptos para montaje inmediato en obra sin desvíos de presupuesto.
Modelado 3D BIM & Ruteo Ranurado Coordinado
Trazado exacto de cañerías Sch 40/10 respetando pendientes mínimas de drenaje, soportería antisísmica (trapecios y abrazaderas según NFPA 13), y detección de colisiones automatizada en Navisworks contra vigas y conductos.
Planos de Montaje & Isométricos de Pases
Spool sheets (planos de carretes) para taller de prefabricado ranurado, isométricos acotados por nivel con ubicación milimétrica de mangas pasantes en losas y vigas previas al colado de hormigón armado.
Memorias de Cálculo Hidráulico Hazen-Williams
Cálculo computarizado tramo a tramo (área de diseño más desfavorable, curvas de pérdida por fricción en accesorios, válvulas y rociadores). Verificación de presiones residuales para hidrantes de 2-1/2" y 1-1/2".
Cómputo Métrico Automatizado (QTO / BOM)
Extracción directa de tablas desde el modelo: metros lineales por diámetro exacto, cantidad unitaria de codos, tees mecánicas, cuplas ranuradas, rociadores por temperatura de rotura y accesorios certificados UL/FM.
Registro de Parámetros Hidráulicos por Rama y Rociador Crítico
Verificación matricial de caudales acumulados y presiones dinámicas residuales calculadas bajo fórmula Hazen-Williams (C=120 para acero húmedo).
| Sector / Nivel | Tag Rociador | Tipo / K-Factor | Caudal Req. (Q) | Presión Res. (P) | Diámetro Caño | Pérdida ΔP/10m | Validación NFPA |
|---|---|---|---|---|---|---|---|
| Subsuelo 2 - Estac. (Riesgo Ord. II) | SP-SS2-001 (CRÍTICO) | Pendente Standard // K=8.0 (115) | 28.4 gpm (107.5 lpm) | 12.60 psi (0.87 bar) | Ø 1-1/2" Sch 40 | 0.42 psi/m | CONFORME (>7 psi) |
| Subsuelo 2 - Sala Transformadores | SP-SS2-014 | Upright Alta Temp 141°C // K=8.0 | 31.2 gpm (118.1 lpm) | 15.20 psi (1.05 bar) | Ø 2" Sch 40 | 0.31 psi/m | CONFORME |
| Piso 1 - Oficinas Corporativas | SP-P01-028 | Concealed Placa Blanca // K=5.6 (80) | 18.5 gpm (70.0 lpm) | 10.90 psi (0.75 bar) | Ø 1" Sch 40 | 0.38 psi/m | CONFORME |
| Piso 4 - Centro de Cómputos (Data Center) | SP-P04-008 | Pre-Acción Doble Interlock // K=5.6 | 20.1 gpm (76.1 lpm) | 12.85 psi (0.89 bar) | Ø 1-1/4" Sch 40 | 0.29 psi/m | CONFORME |
| Piso 8 - Salón de Eventos / Terraza | SP-P08-012 | Sidewall Horizontal // K=5.6 | 19.4 gpm (73.4 lpm) | 11.98 psi (0.83 bar) | Ø 1-1/4" Sch 40 | 0.35 psi/m | CONFORME |
| Nicho Hidrante N°4 (Palier Piso 5) | FHC-P05-A | Válvula Teatro 45mm // Lanza 13mm | 100.0 gpm (378.5 lpm) | 65.20 psi (4.50 bar) | Ø 2-1/2" Sch 40 | 0.18 psi/m | IRAM 3597 OK |
Muestra Gráfica y Protocolo de Verificación de Reserva
La ingeniería hidráulica de FECOTEC integra modelos tridimensionales con análisis matricial de presiones nodales, asegurando el balance exacto entre bomba, diámetro de cañería y rociador.
Protocolo de Entrega en 5 Fases
Desde la definición conceptual del riesgo y caudales hasta la entrega de modelos as-built y planillas de prefabricación de caños ranurados.
Clasificación de riesgo de ocupación (NFPA/IRAM), determinación de densidad de descarga y autonomía del tanque.
Trazado tridimensional en Revit MEP de montantes, ramales, rociadores y nichos en coordinación con estructura.
Simulación Hazen-Williams, balanceo por árbol de rociadores, dimensionamiento de sala de bombas y curva de presión.
Cruce interferencias Navisworks contra vigas, conductos termomecánicos y bandejas de corrientes débiles/fuertes.
Carretes acotados para ranurado en taller, lista de acoples Victaulic, pases de losa y legajo apto bomberos.
Inicie la Coordinación Hidráulica de su Edificio
Consulte con nuestro departamento de ingeniería de incendios para presupuestar el modelado BIM integral, memorias de cálculo NFPA 13/20 y pliegos de licitación de salas de bombas.
